■ PBL^® 多次激活旁通阀工具

工作原理

多次激活旁通系统是一种可多次打开、关闭的工具短节，一般安装在定向、提速、随钻测井等特殊钻具之上，可根据井下工况需求及时开、关旁通孔进行特种作业，增强特殊钻具组合的适用性，有利于提高生产效率，降低井控风险。

参数规格

■ PBL^® 多次激活旁通阀系统 - 国内应用

旁通阀业务遍及各大油田，在新疆、四川、冀东、华北等地建有现场服务基地，为客户提供及时优质的现场技术服务；其中PBL多次激活旁通阀技术服务主要应用在塔里木油田、青海油田、新疆油田、吐哈油田、长庆油田、川渝区块等；2023年12月已成功应用超630余井次。

为追求国际水平，我们工具使用率一直稳步上升，以达到针对性强、使用率高、成功性大的目的。

■ 磨洗鞋—GST - 瑞锋系列磨铣工具（自主品牌）

优势

■ 独特结构设计

■ 优选进口优质合金焊料及特殊合金齿

■ 国际标准的焊接工艺技术

■ 主要用于解决井下磨铣落物及事故复杂处理的需要

特点

同比一般磨铣工具可提速提效30-50%。

■ 钻刮一体化工具

工作原理

可旋转刮壁器的工作原理是：该工具依靠其过渡扶正体引导刮削刀体进入套管内，3组刮削刀体在碟簧的作用下紧贴套管内壁，当该工具随钻具一起相对于套管运动时，刮削刀体刮削套管内壁的残留物或积垢物，实现清洁油井套管的目的。

主要功能

可用于清除残留在套管内壁上的水泥块、水泥环、硬腊、各种盐类结晶和沉积物，射孔毛刺以及套管锈蚀后所产生的氧化铁等物，以便畅通无阻的下入各种工具。

规格型号

■ 垂钻工具

GRDS-VDS 设计理念

■ 满足井斜要求，采用机械方式延长垂钻工具使用寿命，提高工具综合性价比

■ 井斜控制<0.7^°

■ 工具入井工作时间达300h/单次

■ 实现“傻瓜”式防斜与纠斜，即工具入井后对正钻井眼主动防斜和主动纠斜，无须进行地面人工干预

■ 因无电子元件和承压封装要求，纯机械设计，适用范围广

■ 其于纠斜力学认识，工具结构更紧凑简单，满足小型化设计要求

工作原理

■ 钟摆原理 + 单流向自循环推动系统

■ GRDS-VDS垂直钻井系统工具内部有一套钟摆装置，一旦产生井斜，钟摆装置就会偏移钻具轴心，自循环系统开启，高边扶正掌向井眼高边推出，受井壁反作用力推动工具向低边偏移，实现自动纠斜

■ 发生倾斜时，钟摆随之倾斜，钟摆上部对应单向阀启动，通过自循环密闭液路将高边扶正掌推向井壁产生作用力，而井壁反作用力于扶正掌使工具复原垂直

■ 工具复原垂直后，单向阀自动关闭，扶正掌作用力恢复起始状态

■ 扶正掌在压差作用下推出支撑井壁：外筒相对地层静止

工具结构

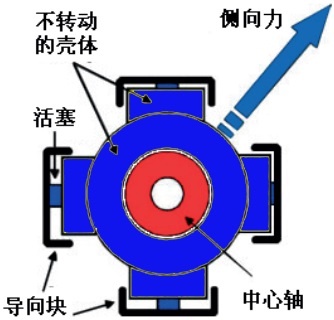

■ GRDS-VDS工具包括钟摆总成和纠斜装置

■ 纠斜装置由两套控制单元（共4个扶正掌）组成，它们位于工具的下端，沿轴向排列，并以90°的交叉间隔排布。同单元的两个扶正掌呈反向分布并互为限位，当一个扶正掌伸出时，另一个扶正掌收回

■ 当遇到井眼缩径时，无论有无循环，推板都会做适当收缩

优势

■ 作业费用低：纯机械结构设计，结构相对简单，设计、制造和维护的成本有效降低，钻井成本低。

■ 可靠性好：不含井斜测量仪、电子传感器、控制电路板等电子元器件及控制电路，降低了钻具对密封的要求，避免了电子控制式垂直钻具因电控元件损坏导致的失效问题，可靠性大大提高。

■ 井下工作寿命更长：单次入井工作可达300小时以上。

■ 耐高温高压环境：几乎全金属的结构设计可以经受更高的温度，可承担超深井、异常地温梯度直井等高温环境下的作业任务。

■ 适用范围广：可适用于任何类型的钻井液，适用于任何类型的钻头。 能够承受更大的振动和冲击，最大限度地释放钻压和扭矩，进一步提升钻进效率，同时有利于提高钻头纠斜效率。 巧妙地利用重力作用和自循环推动系统进行井斜控制，实现无外界干预进行自动纠斜，保证井眼的轨迹垂直。

GRDS-VDS 性能参数

常规工具外径 井眼直径 设计性能 最大轴向旋转扭矩 最大钻柱旋转 最大质量流量率 井斜控制精度 最大钻压 最高工作温度 钻井液含砂量

17 1/2", 13 1/8", 12 1/2", 8 1/2", 6 1/2" 17 1/2", 13 1/8", 12 1/2", 8 1/2", 6 1/2" 8°/30m 406.75KN∙m 250rpm 9072kg/min ±0.7 ° 444.82kN 218℃ ＜2%

■ 双向井眼修整工具

功能

■ 清除井壁泥饼堆积、岩屑床：正、反螺旋流道及搅动锤设计，随钻柱旋转搅动清除岩屑床

■ 修整井眼：PDC 齿及螺旋切削设计，有效解决螺旋井眼、键槽、大狗腿度等带来的复杂问题

规格型号
