■ 设备详情
EKM® MPD钻井设备主要由旋转控制头（RCD）、控压自动节流管汇、控压控制中心、回压泵、PWD随钻压力测量工具、地面管汇等组成。
RCD关闭循环回路并通过主回油管将钻井液导向自动节流阀组，自动节流阀组的排出管线可通往GMS或振动筛，MPD泵排出管线与主回油管线和钻井吊环通过防喷器控制台或节流阀组入口相连。
■ 旋转控制装置 (RCD)
密闭井口使流体远离钻井平台。
规格型号 | |
■ 标准：API-16 RCD ■ H2S：MR0175-2003 ■ 压力等级：5000psi ■ 静态压力：3000psi ■ 动态压力：1800psi | ■ 双胶芯：DP 3 1/2"-5 7/8" ■ 总高度：47" ■ 内径：7.5"或8" ■ 两个出口：2 1/16"和7 1/16" ■ 底部：13 5/8"法兰，5000psi |

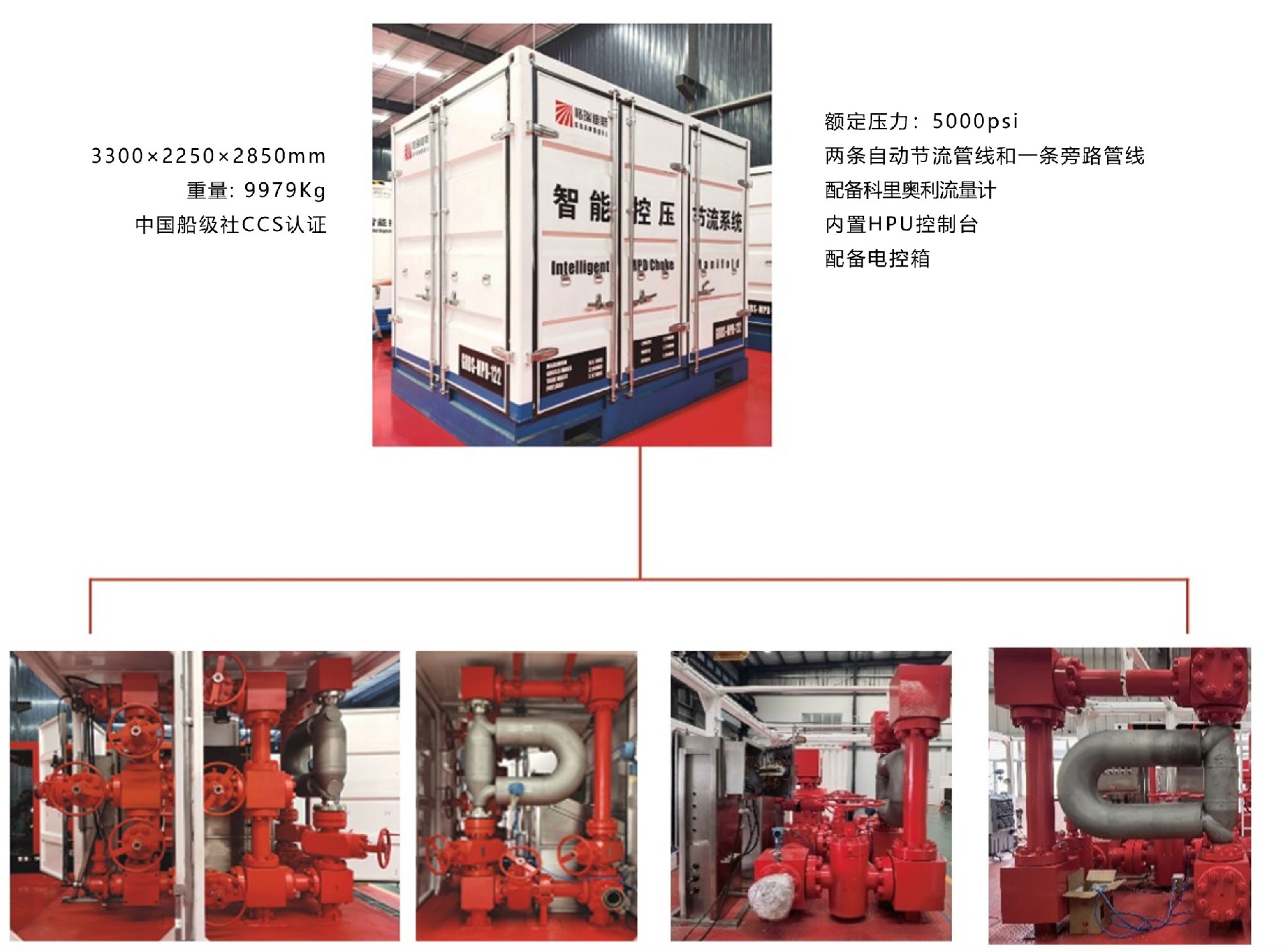

■ 控压自动节流管汇
ID 4 1/16" ID 5 1/8"
自动节流阀组 | 科里奥利流量计 | HPU | PLC | E-Panel |
两条自动节流管线 | 一条计量管线 | 电动、气动和手动 | 数据采集 | PLC、灯光、功率 |
一条旁通管线 | 一条旁通管线 | 远程和本地 | 控制系统 | |
压力：5000 psi | 压力：1450 psi | 工作压力：1450- 1750psi | Exd Ⅱ BT4 | Exd Ⅱ BT4 |
通径：4 1/16"，5 1/8" | 内径：4"，6" | Exd Ⅱ BT4 | IP56 | IP56 |
海洋涂层 | 316L | 316L | 316L | 316L |
■ 控压控制中心
MPD工作台 电源控制箱 照明灯 & 探测器 电源接口
■ 回压泵
在泥浆泵停泵时用于施加井口压力
规格型号 | |
■ 泵类型：三缸柱塞泵 ■ 驱动方式：柴油机 ■ 流量：25-250gpm | ■ 最大工作压力：3000psi ■ 罐体容积：6m³ |
■ PWD随钻压力测量工具
规格型号 | |
■ 用于实时测量井底压力 ■ 溢流或漏失指示 | ■ 压力等级：20000psi ■ 温度等级：176°C（约350°F） |
向上 | 向下 |
| |
PWD随钻压力测量工具 | |
■ 地面管汇
规格型号 | |
■ 主回流管线：4 1/16"或5 1/8"，5000psi，硬钢或软管 ■ 回压泵出口管线：2 1/16"，5000psi，硬钢或软管 | ■ 节流出口管线：4 1/16"或5 1/8" ，2000psi，硬钢或软管 ■ 回压泵入口管线：4 1/16"，1450psi软管 |
软管
硬管
